  작 성 자  : 오승상   작 성 일  : 2010-03-11

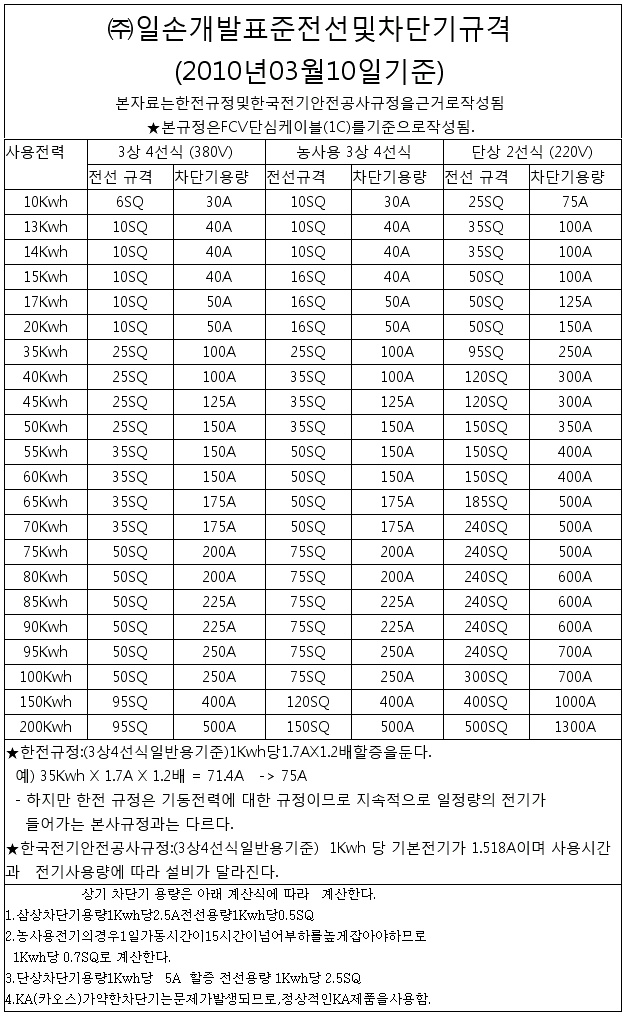

  제    목  : 전선 및 차단기 표준 규격

한전 규정

참고사항)1. 단상P1=VI x 역률(kW) 삼상4선식 P3=루트3xVI x 역률(kW)

2.단상용량(KW) x 3 = 3상4선식용량(kW)

3.메인 차단기 용량은 3상4선식380/220V는 1kW당 2A로 계산됨.

                                              단상  220V는 1kW당 6A로 계산됨.

4.분기 차단기 용량은 . 3상동력380은 1kW당 1.7A로 계산할 것.

                                              단상에서는 1kW당 5A로 계산할 것

  예시단상) 단상 220V의 용량이 10킬로라고 가정하면 10kW x 5A =50 차단기는 50A를 선정한다.

  예시삼상) 3상동력 380V의 용량이 10킬로라고 가정하면 10kW x 1.7A=17 차단기는 20A를 선정한다.

 5.단상2선식220V이고 계약전력 24kW이상은 CT계량기를 설치함.

 6.3상4선식380/220V이고 계약전력 72kW이상은 CT계량기를 설치함.


한국전기안전공사 규정

기본 값 : 3상 4선식 = 1Kwh 당

1,000w ÷ 1.732A ÷ 380V = 1.5A

기본 값 : 단상 = 1Kwh 당

1,000w ÷ 1A ÷ 220V = 4.5A

사용방법 및 공사방법에 따라 기본값에 할증을 하여 적용함.
